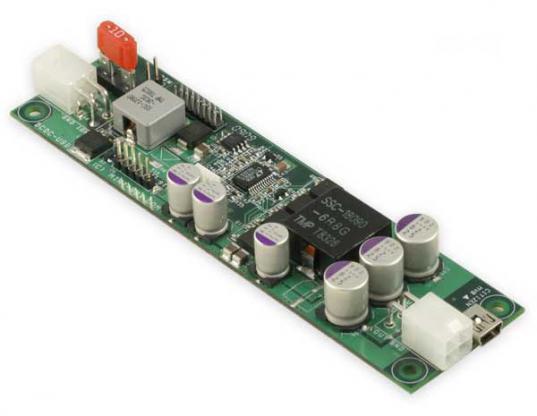

Spannungsmodul 9-36V

Zum Einsatz kommt ein in unsere Panels integrierter, intelligenter DC/DC-Konverter.
Dieser liefert dem Mainboard, dem Display und Touch-Controller eine saubere, stabilisierte Spannung von 12V.
Dadurch, das der Konverter Spannungen bis 34V zuverlässig umwandelt, ist z.B. der Einsatz von USV's kein Problem mehr.
Der Konverter hat genug Spielraum, um Spannungsspitzen abzufangen.
Sollte die Eingangsspannung dennoch einmal über 34V ansteigen, trennt er die Stromversorgung und schützt somit die elektronischen Bauelemente.
Der Konverter bringt eine Software mit, die genaue Daten über dessen Zustand und Betrieb liefert.

Weitere Eigenschaften:
Das DCDC-USB hat 4 Betriebsmodi:
– Dumb mode: Verhält sich wie ein „regulärer“ DC-DC Konverter mit Weitbereichs-Eingang (6-34V) und produziert stabilisierte 12V (oder andere Werte zwischen 5-24V)
– Automotive mode: Arbeitet als intelligentes Netzteil, Zündplus-fähig. Startet ein angeschlossenes Mainboard mittels An/Aus-Jumper und schaltet es automatisch aus. Standby Stromverbrauch unter 1mA.
– UPS mode: Arbeitet als intelligente UPS Einheit und schaltet automatisch bei vorgegebener Spannung ab.
– Script mode: Der Konverter kann auf Basis von Skripts programmiert werden zu Starten bzw. Auzuschalten.

Zusätzliche Funktionen des DCDC-USB:
– Remote AN/AUS Schalter kann bis zu 6A (8A Spitzenleistung) schalten.
– Kann An- bzw. Ausschaltsignal an PC Mainboarde senden
– Abgesicherter Eingang
– USB mini, type B
– Solid Polymer Kondensatoren (SVPD series, Sanyo) bis 85°C Betriebstemperatur

Dieses Konverter-Modul ist Mainboards mit erweitertem Spannungseingang weit überlegen.
